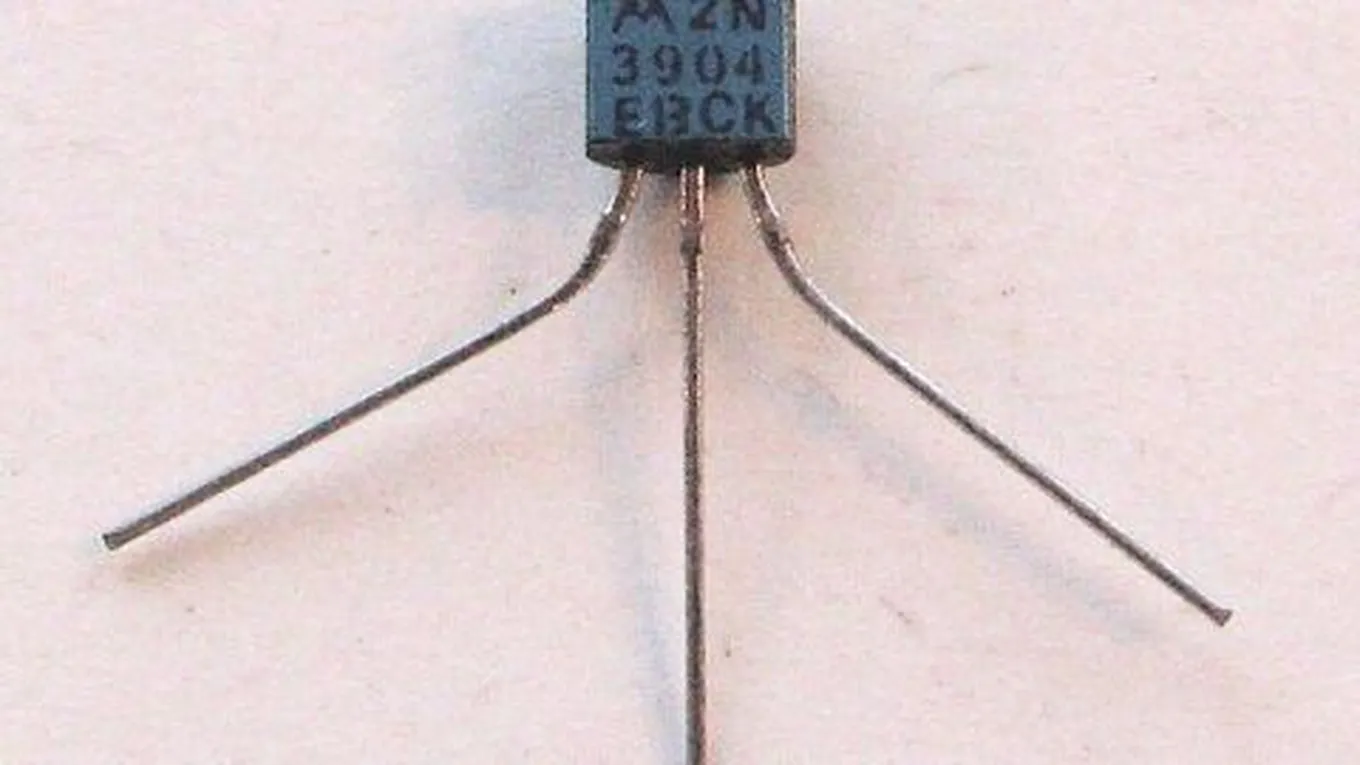

كيفية فحص الترانزستور

الترانزستو Transistor

هو قطعة إلكترونيّة مصنوعة من مادة السليكون على الأغلب أو مادّة الجرمانيوم، وهي تصنع من مواد شبه موصلة ذات مدار ذرّي أخير مكوّن من أربع إلكترونات مطعمة بالشوائب، وعمليّة التطعيم بالشوائب تُعطي البلورة قطبيةً إمّا بالنوع السالب أو بالنوع الموجب، وتعتمد القطبية للمطعمات حسب المدار الأخير إن كانت ذات مدار إلكتروني أخير ذي ثلاثة إلكترونات فإنّ البلورة تكون ذات قطبيّة موجبة، وإن كانت ذات مدار إلكتروني أخير ذي خمسة إلكترونات فإن البلورة تكون ذات قطبيّة سالبة، وتعتمد عمليّة فحص الترانزستر على نوعه، وحسب التركيبة المصنع منها.

استخدامات الترانزستو

هي قطعة إلكترونيّة من القطع الأساسية جائت نتيجة التحوّل من القطع الكهربائية إلى القطع الإلكترونيّة نتيجة ظهور المواد شبه الموصلة؛ حيث إنّها تطوّرت عن قطعة كهربائيّة تسمّى الصمام الثلاثي، وهي تدخل في تكوين الدوائر والأجهزة الإلكترونيّة والكهربائيّة، ويرجع هذا إلى أهميّتها للاستخدام في الدوائر الإلكترونيّة والدوائر المتكاملة ولا يمكن حصرها، ولكن بشكل عام ومختصر فهي تستخدم فيما يلي:

• مكبّر للإشارة الكهربائية .
• مفتاح إلكتروني .
• مولّد للذبذات وللإشارات في دوائر الدوائر الإلكترونية.
• مازج للإشارة في دوائر الإرسال والاستقبال .
• مفاضل في دوائر الانحراف الأفقي .
• مكامل في دوائر الانحراف الرأسي .
• عاكس للإشارة .
• منظّم لدوائر الفولت المستمر .

من أنواع الترانزستورات:

• الترانزستور الثنائي: هذا الترانزستور من أشهر والاكثر استخدام في الدوائر الإلكترونية ومن أنواعه:

• ترانزستور نوع pnp: ويعني ترانزستور نوع موجب سالب موجب، (الحرف p يرمز إلى البلورة الموجبة).
• ترانزستور نوع npn، ويعني ترانزستور نوع سالب موجب سالب، (الحرف n يرمز إلى البلورة السـالبة).

ملاحظة: نميّز النوع بالرموز باتجاه السهم؛ حيث إنّه إذا كان السهم باتجاه الخارج فإنّه يكون من نوع npn، وإذا كان السهم باتجاه الداخل فإنّه يكون من نوع pnp .

أطراف الترانزستور

• الطرف الباعث Emitter: يكون أحد أطراف البلورات وليس البلورة الوسطى، ويميّز في الرمز من السهم؛ حيث يكون السهم دائماً على هذا الطرف في الرمز الكهربائي ويرمز له بالرمز (E).
• الطرف الجامع Collector: وهو الطرف الآخر من البلورات، وليس لبلورة الوسط، ويُرمز له بالرمز (C).
• الطرف القاعدة Base: وهو الطرف الأوسط بين البلورتين، وهو ذو نوع مغاير للبلورات الأخرى، ويرمز له بالرمز (B)

لا بدّ لنا أن ننوّه إلى أنّ هناك قطعة إلكترونيّة مكوّنة فقط من بلّورتين تسمّى بالديود (diode)، أي إنّه يتركّب من بلورة سالبة وبلورة موجبة، ويوصل الديود التيار الكهربائي في اتجاه واحد فقط، ويعمل كعازل في الاتجاه المضاد.

ممّا سبق يتبين أنّه إذا دخله جهد متردّد فهو يترك التيار يسير في نصف دورة الجهد، ويمنع سريان التيّار في نصف الدورة الأخرى، ويعمل بذلك كمقوّم؛ أي يحوّل التيار المتردّد إلى تيار مستمر ممّا يعني أنّه من نوع pn، ويكون الكاثود هو الطرف الموجب، والأنود هو الطرف السالب.

فحص نوع الترانزستور

• الترانزستور من نوع (PNP): عندما نثبت الطرف الأحمر من جهاز القياس (الأوميتر) على القاعدة والطرف الأسود من جهاز القياس مرّةً على الباعث وأخرى على المجمع تكون مقاومة الجهاز منخفضة ونستنتج أنّ الترانزستور موجب ( PNP ).
• الترانزستور من نوع ( NPN ): عندما نثبت الطرف الأسود من جهاز القياس (الأوميتر) على القاعدة، والطرف الأحمر من جهاز القياس مرّةً على الباعث وأخرى على المجمع تكون مقاومة الجهاز منخفضه ونوع الترانزستور سالب ( NPN ).

خطوات فحص الترانزستور (NPN)

من الجدول نستخلص أنّنا نحدّد نوع الترانزستور، وصلاحيّة الترانزستور، ونحدّد أطرافه .

خطوات فحص الترانزستور (PNP)

من الجدول نستخلص أنّنا نحدّد نوع الترانزستور، وصلاحيّة الترانزستور، ونحدّد أطرافه.
