أجزاء المجهر الضوئي ووظائفها

أجزاء المجهر الضوئي

العدسات

هناك نوعين من العدسات، وهي:[1]

• العدسات العينية: توجد في الجزء العلوي من المجهر، ويتم من خلالها النظر إلى العينة، وتختلف قوة التكبير بين 10x، و30x.
• العدسات الشيئية: يحتوي المجهر على ثلاث، أو أربع من العدسات الشيئية، وتتراوح قوى التكبير لهذه العدسات ما بين 4X، و10X، و40X، و100X، وعندما يتم دمجها مع عدسة عينية قوة تكبيرها 10X تصبح قوى التكبير 40X، 100X، 400X، 1000X.

مصدر الإضاءة والمكثف

يوجد أسفل المنصة مصدر للإضاءة يتم من خلاله تمرير الضوء على العينة، وبعض المجاهر تحتوي على مرآة تستخدم لعكس الضوء الخارجي،[1]أما المكثف فيعمل على تركيز الضوء على العينة وخصوصاً عندما تصبح قوى التكبير 400X، فإنه يصبح من الضروري وجود المكثف، وذلك لأن الصورة تصبح أكثر وضوحاً بوجود المكثف.[2]

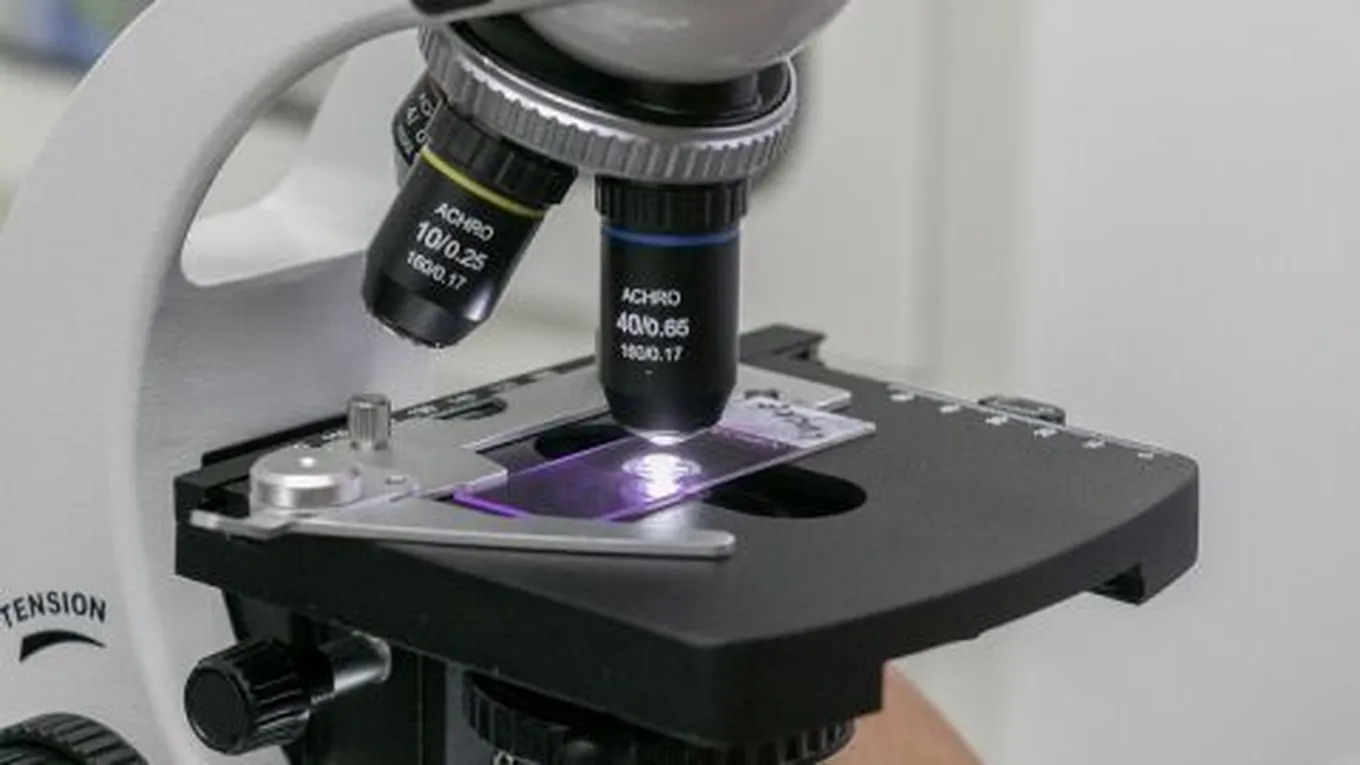

المنصة

يحتوي المجهر الضوئي على منصة مسطحة يتم من خلالها وضع الشريحة على المجهر، ويوجد أداة على المنصة يتم من خلالها الإمساك بالشريحة، وتحتوي بعض المجاهر على عجلات مثبتة على يمين، ويسار المجهر يتم من خلالها تحريك الشريحة الموجودة على المنصة إلى اليمين، واليسار، والأسفل، والأعلى.[1]

أجزاء أخرى للمجهر الضوئي

هناك العديد من الأجزاء التي تدخل في تركيب المجهر، ويمكن توضيحها على النحو الآتي:[3]

• ذراع المجهر: يعمل على دعم أنبوب العدسة، ويمكن من خلاله حمل المجهر.
• قاعدة المجهر: توجد أسفل المجهر، حيث تدعمه وتحمله.
• الضابطان، وهما نوعان:
• أنبوب العدسة: يعمل على الربط بين العدسات العينية، والعدسات الشيئية.[2]
• الأنفية: يعمل على حمل العدسات الشيئية، ويمكن من خلاله التحكم في العدسات الشيئية، وتدويرها في أثناء عملية مشاهدة العينة.[2]
• أداة ضبط التوقف: يعمل على التحكم في مدى قرب العدسات الشيئية من الشريحة، ويتم الحاجة إليها إذا كانت الشريحة رفيعة جداً، وكانت قوة التكبير عالية.[1]

• الضابط الكبير: يعمل على التحكم في أنبوب العينة من خلال رفعه إلى الأعلى، والأسفل.
• الضابط الصغير: يعمل على على التحكم في حركة أنبوب العينة، كما أنه يمكن من خلاله التحكم في وضوح العينة.
