عناصر الدوائر الإلكترونية

عناصر الدوائر الإلكترونية

الدوائر الإلكترونية

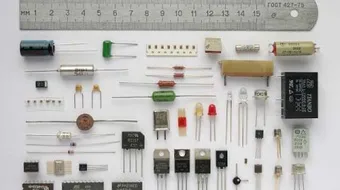

الدوائر الإلكترونية هي مجموعة من المكوّنات الإلكترونية الموصولة معاً، بحيث تسمح للتيار الكهربائي بالمرور من خلالها، وتُستخدم هذه الدوائر الإلكترونية كمكون أساسي في جميع الأجهزة الإلكترونية المستخدمة، وهناك الكثير من أنواع الدارات الإلكترونية؛ فمنها: الدوائر الإلكترونية البسيطة؛ مثل: بطارية وضوء موصولين معاً بواسطة أسلاك موصلة للتيار الكهربائي، والدوائر الإلكترونية المعقدة؛ مثل: اللوحة الرئيسية في جهاز الحاسوب، وسنتعرف في هذا المقال على عناصر الدارة بشكلٍ عام.

عناصر الدوائر الإلكترونية

المقاومة

تتحكم المقاومة بالجهد من خلال تجزئتها، وتقاوم التيار الكهربائي المار في الدارة من خلال احتوائها على مادة معينة مقاومة للتيار، وهناك أربعة أنواع من المقاومات؛ وهي: المقاومة الثابتة؛ مثل: المقاومة الكربونية والمقاومة السلكية، والمقاومة المتغيرة، والمقاومة الحرارية؛ مثل: مقاومه ذات معامل حرارى سالب NTC ومقاومه ذات معامل حرارى موجب PTC، والمقاومة الضوئية، وتُقاس المقاومة من خلال جهاز الأوميتر بوحدة الأوم.

الديود

يسمى الديود أيضاً الصمام الثنائي، ويحتوي على مادة شبه موصلة، ويصل الديود التيار الكهربائي من اتجاه واحد، بينما يمنع مروره من الاتجاه الآخر، ويحول التيار المتردد في الدارة الإلكترونية إلى تيار مستمر، ويُمكن استخدام أربعة من الديود لتكوين ما يسمى بالقنطرة، وهناك عدة أنواع له؛ ومنها: الصمام الثنائي العادي، والصمام الثنائي الباعث للضوء، والصمام الثنائي الضوئي، وصمام متغير مع الجهد، وصمام ثنائي نفقي.

المكثف

المكثف هو أحد عناصر الدارة الإلكترونية، ويُسمى أيضاً بالمواسع، وهو عبارة عن لوحين معدنيين صغيرين تفصل بينهما مادة عازلة؛ مثل: البلاستيك، والورق، والسيراميك، ويخزن المكثف الطاقة الكهربائية على شكل مجال كهربائي لمدة زمنية معينة، وتكون بين اللوحين الموصلين الذين يمتلكان شحنة كهربائية متساوية في المقدار، ومتعاكسة في الاتجاه، أمّا أنواع المكثفات فتكون إمّا مكثفات ثابتة؛ مثل: المكثف الورقي، ومكثف الميكا ومكثف السيراميك، والمكثف الكيميائي، أو مكثفات متغيرة، ولكل موزع قدرة خاصة به على تخزين الطاقة الكهربائية، حيثُ تعتمد هذه القدرة على مساحة اللوحين، والمسافة بينهما، وطبيعة المادة العازلة.

الترانزستور

يُعتبر الترانزستور من أهم عناصر الدوائر الإلكترونية، وهو مادة شبه موصلة تُطعّم بالسيلكون أو الجرمانيوم، ويحتوي على بلورة رقيقة، وذلك لتكون المنطقة المتوسطة فيه شبه موصلة إما موجب أو سالب، ويعالج الترانزستور الإشارات الصغيرة التي توضع على اثنين من أطرافه، وتنتج إشارات كبيرة على طرفين آخرين، وتسمى هذه الخاصية بنسبة التكبير، ويتكون الترانزستور من ثلاث طبقات من أشباه الموصلات، وله ثلاثة أطراف؛ وهي: المشع، والمجمع، والقاعدة.
